Wilo-DrainLift XXL

Sistemas de elevación de aguas fecales con 2 bombas montadas en seco

Aplicación

Sistema de elevación para aguas residuales para el desagüe de viviendas y edificios comerciales (p. ej., restaurantes, grandes almacenes, etc.). ­ Las aguas residuales no depuradas que no pueden verterse al sistema de alcantarillado aprovechando la pendiente natural y las aguas residuales de sanitarios que están por debajo del nivel de anegación deben introducirse al alcantarillado público mediante un sistema de elevación de aguas automático, según las normas DIN EN 12056/DIN 1986‐100. Las aguas residuales que contienen aceites minerales o componentes explosivos deben pasar por separadores de aceite o gasolina, las aguas residuales que contienen grasas por separadores de grasas y las que contienen arena por estaciones desarenadoras.

Particularidades/ventajas del producto

Aplicación versátil mediante la utilización de uno o dos depósitos

Vaciado óptimo del depósito mediante aspiración profunda

Fiabilidad gracias a un amplio espectro de potencia y una eficaz detección de nivel

Funcionamiento continuo (S1) apropiado mediante la utilización de motores autorrefrigerantes

Technical data

Alimentación eléctrica 3~400 V, 50 Hz

Potencia absorbida P1 de 2,3 a 10,0 kW, según el tipo

Longitud de cable de la instalación hasta el cuadro 10 m

Modo de funcionamiento S1, S3

Temperatura máx. del fluido de impulsión 40 °C, por poco tiempo 65 °C

Temperatura ambiente máx. de 40 °C

Paso libre de 78 mm a 95 mm, según el tipo

Conexión de impulsión DN 80 o DN 100, según el tipo

Conexión de entrada 3 x DN 100/150, 1 x DN 100

Conexión de ventilación DN 70

Nivel de entrada mín. (nivel de instalación hasta la mitad de la entrada) 700 mm

Tipo de protección (sin cuadro) IP 68

Volumen bruto del depósito 400/800 l

Volumen de arranque 200/400 l

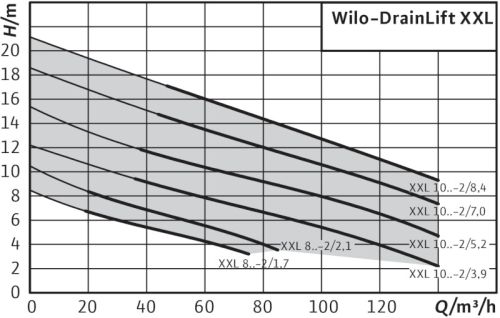

Curva Característica
